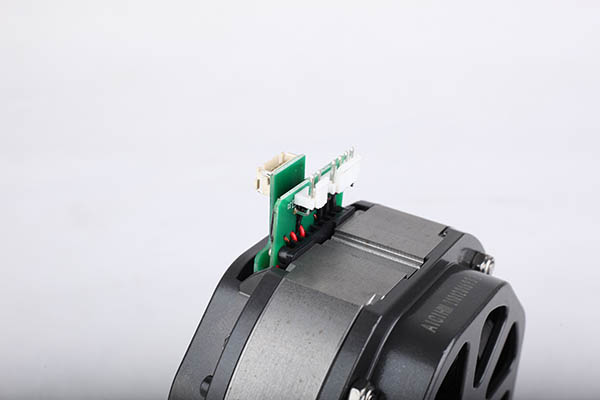

oshxona oshpazi pishiruvchi robot pishirish mashinasi yoqilgan istamaslik motori Tanlangan rasm

oshxona oshpazi pishiruvchi robot pishirish mashinasi o'chirilgan istamaslik motori

Qisqa Tasvir:

800 Vt yuqori tezlikda o'zgartirilgan istalmagan vosita va haydovchi 35000 rpm tezlikli mikser maishiy texnika motori

1. Yuqori tizim samaradorligi: Keng tezlikni tartibga solish diapazonida umumiy samaradorlik boshqa tezlikni tartibga solish tizimlariga qaraganda kamida 10% yuqori va past tezlikda va nominal bo'lmagan yukda yuqori samaradorlik aniqroq.

2. Tezlikni tartibga solishning keng diapazoni, past tezlikda uzoq muddatli ishlash: u noldan maksimal tezlik oralig'ida uzoq vaqt davomida yuk ostida ishlashi mumkin va vosita va boshqaruvchining harorat ko'tarilishi nominaldan past bo'ladi. yuk.

3. Yuqori boshlang'ich moment, past boshlang'ich oqim: boshlang'ich moment nominal momentning 150% ga yetganda, boshlang'ich oqimi nominal oqimning atigi 30% ni tashkil qiladi.

Bizga elektron pochta xabarini yuboring

Mahsulot detali

Mahsulot teglari

Dvigatel parametrlari

Ishlash kuchlanishi	DC300V
Nominal oqim	2,8±10%A
Maksimal oqim	5,4A
Boshlanish kuchlanishi	DC23V ~ 25V
nominal quvvat	700±10%V
Nominal tezlik	35000±10%rpm
Bo'sh quvvat	<100 Vt
qutblar soni	2
moment	0,2 NM
samaradorlik	80%±10%
almashtirish	Eksenel CW
shovqin	96dB MAX,<30cm
vazn	1,68 kg
rulman	2 ta sharli podshipniklar
boshqaruv	Hall sensori
O'rnatish	gardish o'rnatish

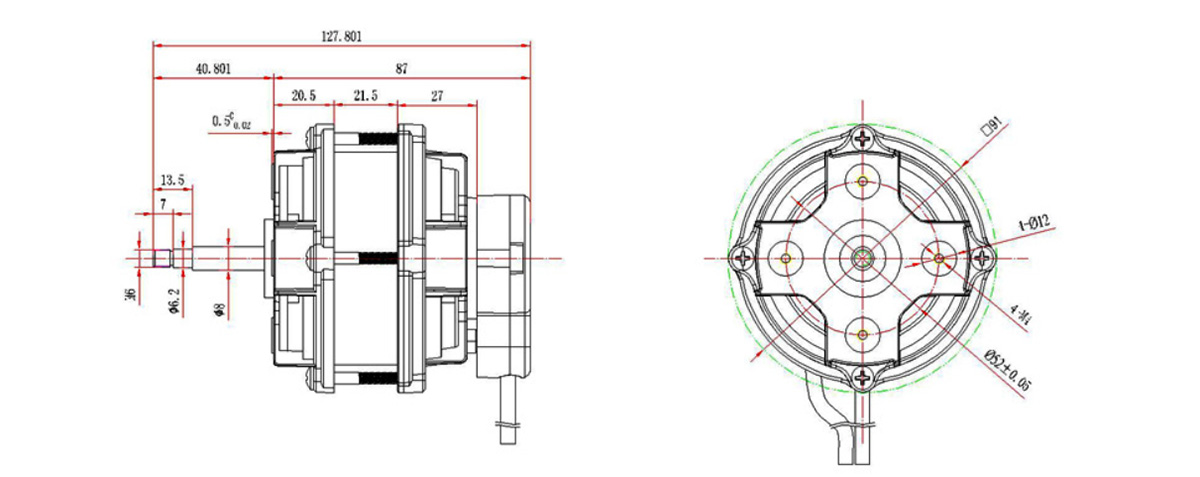

Dvigatel tuzilishi

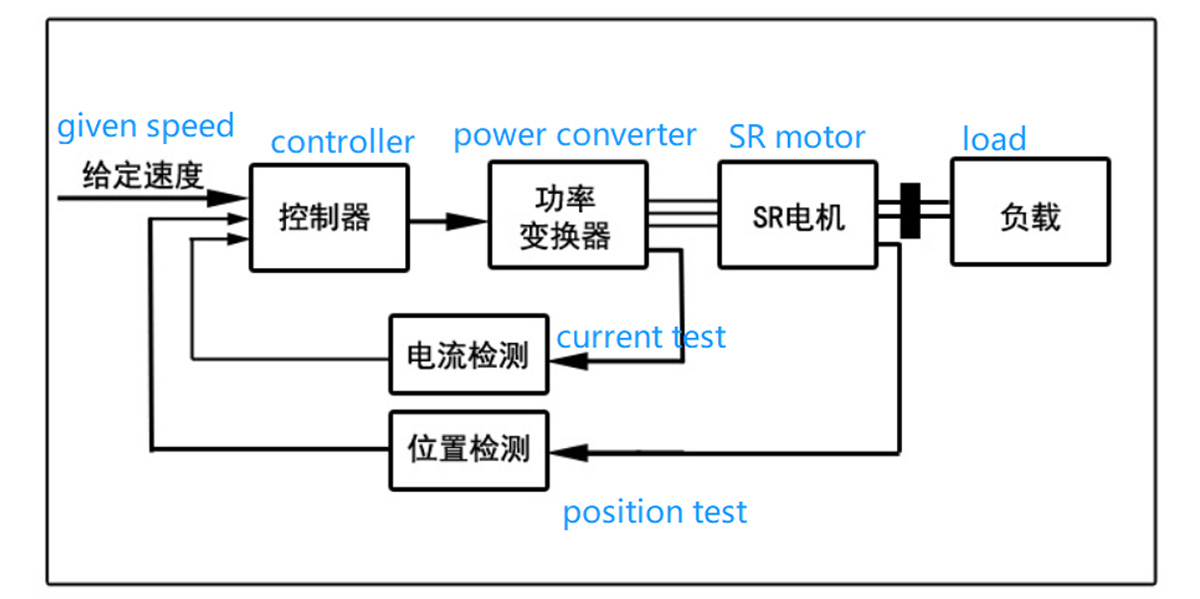

1. Kommutatsiyalangan istalmagan vosita qo'zg'aysan tizimining tarkibi
Kommutatsiyalangan istalmagan vosita qo'zg'aysan tizimi (SRD) asosan o'chirilgan istaksiz vosita, quvvat konvertori, boshqaruvchi va detektordan iborat.

2.O'zgartirilgan istalmagan vosita
SR motorlari har xil fazali raqamlarga ega bir fazali, ikki fazali, uch fazali, to'rt fazali va ko'p fazali tuzilmalarga mo'ljallangan bo'lishi mumkin va har bir qutbga bitta tishli tuzilma va har bir qutbga ko'p tishli struktura, eksenel havo mavjud. bo'shliq, radial havo bo'shlig'i va eksenel havo bo'shlig'i.Radial gibrid havo bo'shlig'i tuzilishi, ichki rotor va tashqi rotor tuzilishi, uch fazadan past bo'lgan SR motorlari odatda o'z-o'zidan ishga tushirish qobiliyatiga ega emas.Ko'p sonli fazalar moment tebranishlarini kamaytirish uchun foydalidir, ammo bu murakkab tuzilishga, ko'plab asosiy kommutatsiya qurilmalariga va narxning oshishiga olib keladi.Hozirgi vaqtda ikki fazali 6/4 kutupli struktura va to'rt fazali 8/6 darajali struktura keng qo'llaniladi.

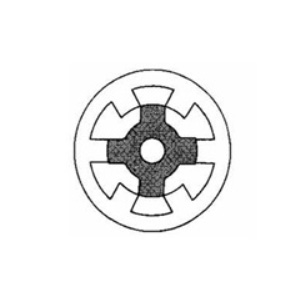

Muntazam tuzilish 3 fazali
6/4 polar SR motor

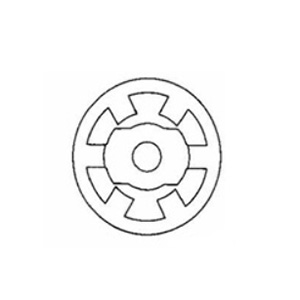

3 fazali 6/2
qutbli SR dvigateli

3 fazali 6/8
qutbli SR dvigateli

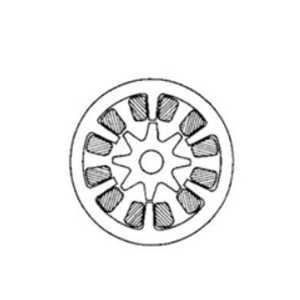

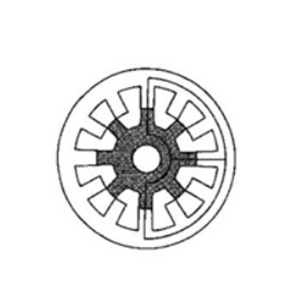

3 fazali 12/8
qutbli SR dvigateli

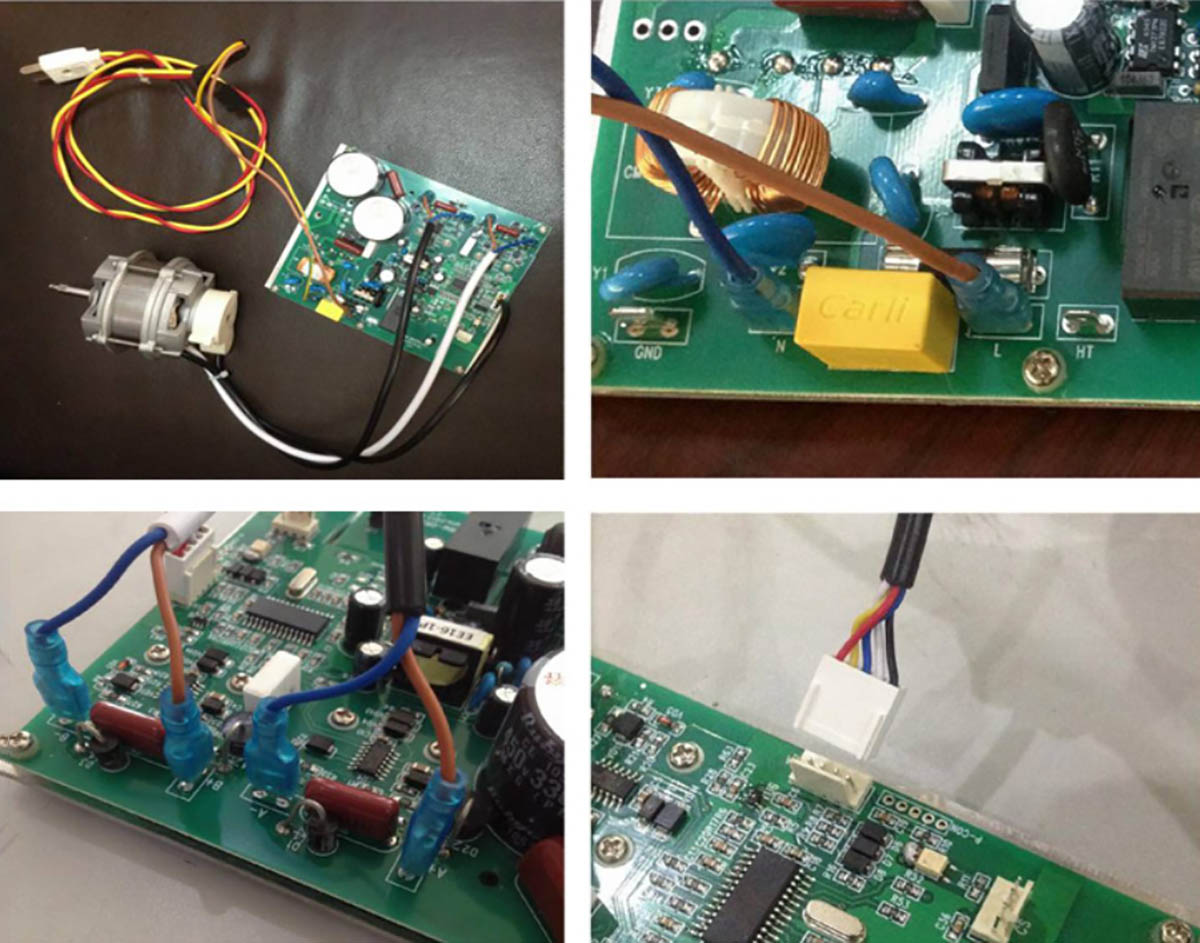

3. Dvigatel va haydovchining jismoniy ulanish sxemasi

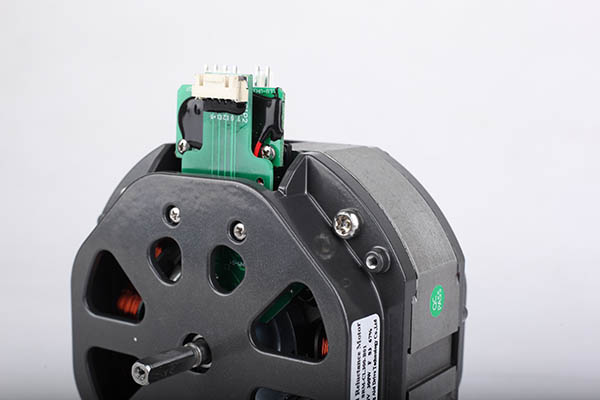

Mahsulot fotosurati

Dvigatel fazalarini ulash

Qora (Jigarrang /A+ Moviy /A-), Oq (jigarrang /A+ Moviy /A-), sim uzunligi L=380 ± 50mm
Zalda simli simlar:
Qizil (+5V), qora (GND), sariq (SA), koʻk (SB), oq (SC), chiziq uzunligi L= chiziq uzunligi L=380 ± 50mm
Saqlash: 5 ℃ ~ 40 ℃, namlik <90%
Izolyatsiya sinfi: F
Yoriqsiz lasan nominal kuchlanishning 130% da 3 daqiqaga aylanadi.
Ish muddati: normal ish sharoitida 2000 soat.
Dvigatel ishlayotganida eksenel siljish 0,02 mm dan kam bo'lishi kerak.

Dvigatel xususiyatlari

1.Yuqori tizim samaradorligi: Keng tezlikni tartibga solish oralig'ida umumiy samaradorlik boshqa tezlikni tartibga solish tizimlariga qaraganda kamida 10% yuqori va past tezlikda va nominal bo'lmagan yukda yuqori samaradorlik aniqroq.
2.Tezlikni tartibga solishning keng diapazoni, past tezlikda uzoq muddatli ishlash: u noldan maksimal tezlik oralig'ida uzoq vaqt davomida yuk ostida ishlashi mumkin va vosita va boshqaruvchining harorat ko'tarilishi nominal yukdan past bo'ladi.
3.Yuqori boshlang'ich moment, past boshlang'ich oqim: boshlang'ich moment nominal momentning 150% ga yetganda, boshlang'ich oqimi nominal oqimning atigi 30% ni tashkil qiladi.
4. U tez-tez ishga tushishi va to'xtashi, oldinga va teskari aylanish o'rtasida almashishi mumkin: tez-tez ishga tushishi va to'xtashi, tez-tez oldinga va teskari aylanish o'rtasida almashinishi mumkin.Tormoz bloki mavjud bo'lganda va tormozlash quvvati vaqt talabiga javob bersa, start-stop va oldinga-teskari o'tish soatiga 1000 martadan ko'proqqa yetishi mumkin.
5. Kuchli ortiqcha yuk hajmi: yuk qisqa vaqt ichida nominal yukdan ancha katta bo'lsa, tezlik pasayadi, maksimal chiqish quvvati saqlanib qoladi va ortiqcha oqim hodisasi bo'lmaydi.Yuk normal holatga qaytsa, tezlik belgilangan tezlikka qaytadi.
6.Mexanik quvvat va ishonchlilik boshqa turdagi motorlarga qaraganda yuqori.Rotorda doimiy magnitlar yo'q va undan yuqori ruxsat etilgan harorat ko'tarilishi mumkin.
